        3.0mm厚度pcb打樣能做嗎?規劃3.0mm厚度pcb要注意什么?

        日期:2021-03-06 21:52:19

        跟著電子行業的不斷發展,各種各樣的電子產品層出不窮,常常會遇到一些客戶需求一些非常規厚度的板子,比方,2.0mm,2.4mm,2.5mm,3.0mm厚等等,那么3.0厚度的板子能夠出產嗎,答案下面揭曉,下面小編來詳細的說一說。

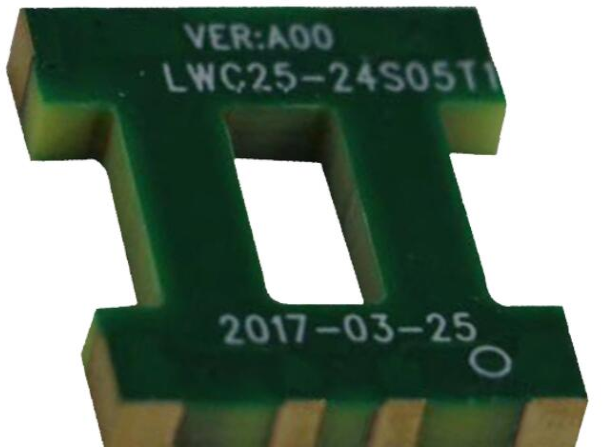

          昆山pcb打樣為了確保產品功能的完整性,有許多客戶的板子用于設備上,或者板子上面元件比較重,都會挑選比較厚的板子來出產,咱們正常出產的板厚是:0.6mm、0.8mm、1.0mm、1.2mm、1.6mm,有些特殊的產品需求用到更厚的pcb板子。用到更厚的pcb板子。1560671857633333.png

        那么3.0mm厚度pcb打樣終究可不能夠做呢。回答是必定的,是能夠出產的,我司常常在出產這種類型的板子,出產這種厚度的pcb不再是行業的難題。僅僅工程師在規劃的時候需求注意一下。

          在規劃的時候必定要注意板厚和最小孔徑的比例,現在深圳市誠暄電路科技有限公司的板厚和孔徑比為10:1,比方是3.0mm的板厚,那么孔徑最小就要大于或等于0.3mm,以此類推。

          為什么要按孔徑比來規劃呢?效果有許多,其間在塞孔(堵孔)制程的時候,需求用這個參數來挑選哪種塞孔方式,以及了解塞孔的困難程度,縱橫比越大,孔越難堵滿。其他與孔相關的制程(鉆孔、孔銅電鍍等)應該都會用到這個參數。

          以上便是小編收拾的關于3.0mm厚度pcb打樣的問題,希望對大家有所幫助,如還有不清楚的地方,請聯系右側的QQ或微信,也能夠打電話給咱們,會有相關人員為您回答。
